电机定转子铁芯零件的现代冲压技术
 2021/10/20 | 阅读次数:3688

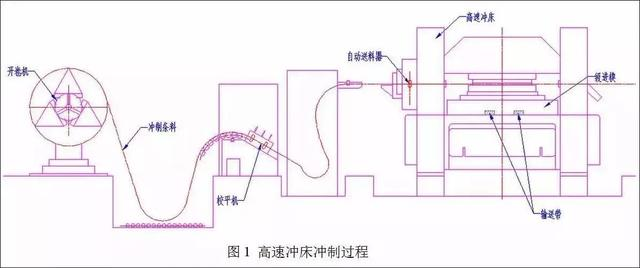

现代冲压技术是集设备、模具、材料和工艺等多种技术于一体的高新技术。高速冲压技术是近20年发展起来的先进成形加工技术。电机定转子铁芯零件的现代冲压技术是用高精度、高效率、长寿命、集各工序于一副模具的多工位级进模在高速冲床上进行自动化冲制,其冲制过程是冲制条料从卷料上出来后,先经过校平机进行校平,再通过自动送料装置进行自动送料,然后条料进入模具,可以连续完成冲裁、成形、精整、切边、铁芯自动叠片、带扭斜叠片落料、带回转叠片落料等工序的冲制,到铁芯零件成品从模具中输送出来,整个冲制过程都是在高速冲床上自动完成的(如图1所示)。


电机定转子铁芯叠铆的设置及数量的确定:

电机定转子铁芯叠铆点位置的选择应根据冲片的几何形状确定,同时考虑到电机的电磁性能及使用要求,模具上应考虑叠铆点的凸模、凹模镶块位置是否有干涉现象及落料凸模相应叠铆顶杆孔位置离边上距离的强度问题。叠铆点在铁芯上分布应对称和均匀,叠铆点的数量及大小应根据铁芯冲片之间要求的结合力大小来确定,同时必须考虑到模具的制造工艺性。如铁芯冲片之间带有大角度回转叠铆的,还要考虑叠铆点的等分要求等

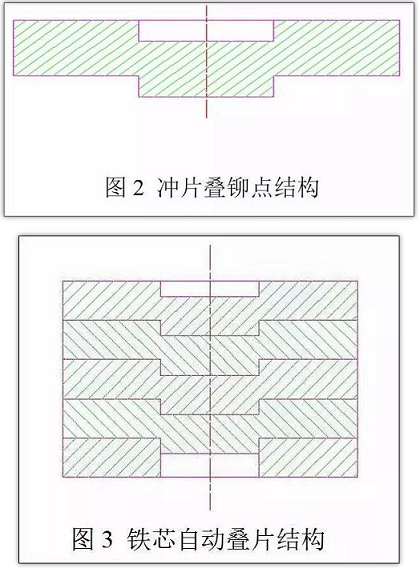

在定、转子冲片适当部位上冲出一定几何形状的叠铆点,叠铆点的形式(如图2所示),上部是凹陷形孔,下部是凸起的,然后将同一名义尺寸的上一冲片凸起部分嵌入到下一冲片的凹陷形孔时,在模具中落料凹模收紧圈内自然形成“过盈”,达到紧固连接的目的(如图3所示)。在模具内铁芯形成的过程是,在冲片落料工位上使上一片叠铆点的凸起部位正确地与下面一片的叠铆点凹形孔部位重合在一起,当上面一片受到落料凸模压力作用时,下面一片借助其外形与凹模壁摩擦所产生的反作用力使两片产生叠铆。


这样,通过高速自动冲床连续不断的冲制,就可以得到一片挨着一片排列、毛刺是同一方向而且具有一定叠厚的整齐铁芯。
