【干货分享】电机定转子铁芯一问一答(4)
 2022/04/11 | 阅读次数:297

铁芯叠片的几种方法:

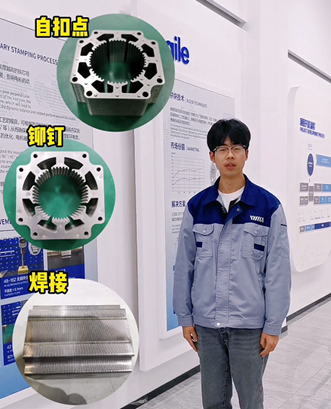

铁芯叠片有自扣点工艺、铆钉、焊接、粘胶等方法,其中自扣点工艺现使用多,应用广,也是较为成熟的方案。


铁芯自动叠片形成过程:

在定转子冲片适当部位上冲出一定几何形状的叠铆点,叠铆点的形式,上部是凹陷形孔,下部是凸起的,然后将同一名义尺寸的上一冲片凸起部分嵌入到下一冲片的凹陷形孔,通过高速自动冲床连续不断的冲制,就可以得到一片挨着一片排列、毛刺是同一方向而且具有一定叠厚的整齐铁芯。



铁芯铆点有哪几种?

前面说到铁芯自动叠片形成过程,那么我们来说说铁芯铆点,这是V型、T型、圆形、还有‐v‐型、ˇ∨ˇ型、"腰"型。



"圆"铆点的结构特点有哪些?

"圆"形铆点具有定位好,穿透量小的特点,从而降低铁损,其中还有一种腰型铆点,其与圆铆点的性能相似,又能够相对增加拉脱力,关注我下期跟你分享更多铁芯知识。
